このファイルの説明

RaspberryPi3 Model B用ケースの3Dプリント用STLデータになります。

RaspberryPi2 Model Bにも使用可能です。

※ご注意:RaspberryPi財団の公式データではありません。あくまでユーザーメイドの参考補助部品です。自己責任としてご利用願います。

下記2タイプになります。

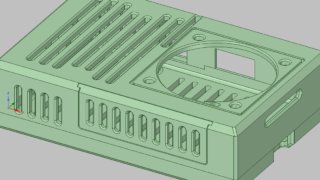

Aタイプ(下蓋空気口有りの一般的なケース形状です)

pi_b_case_a

Bタイプ 下蓋左右に固定用のM3ネジ穴有り(下蓋空気口無し)

pi_b_case_b

関連記事はコチラ↓

RaspberryPi3用のケースを作成してみた(STLデータ公開有り)
RaspberryPi3用のケースを作成してみた(STLデータ公開有り)
FABOOL Laser Miniの制御をWindowsPCからRaspberryPiへ移行すべく、RaspberryPi3を追加発注したところ、RaspberryPi3ではmicroSDスロットの仕様が変更されていることに気付きました。 という事で、今回はRaspberryPi3のケースを作った話です。

※ライセンス、注意事項については下記を参照ください。

配布しているデータ等のライセンス、注意事項について
配布しているデータ等のライセンス、注意事項について
ライセンスについて 本サイトに掲載しているデータ等のライセンスの扱いは下記のとおりとなります。 この 作品 は クリエイティブ・コモンズ 表示 - 非営利 - 継承 4.0 国際 ライセンスの下に提供されています。 (ご参考:ライセンスの日本語要約) 注意事項について(ライセンス条項) 本サイト内の配布データを利用される場合は、ご自身でよく検討し、全て自己責任で行ってください。本サイト内の配布データを利用された結果生じた如何なる損害も保障しません。(できません。...

ダウンロードファイル

ダウンロードされる方は、この下に「kitto」と入力して下さい。

※bot対策でパスワード設定しています。

※zip圧縮してありますので、解凍してご使用下さい。

ファイルの内訳

Zipファイル内には下記5パーツ分のSTLファイルが入っています。

Aタイプ下蓋

ファイル名:Pi_B_case_8_Case_Base_A.stl

pi_b_case_8_case_base_a

Bタイプ下蓋

ファイル名:Pi_B_case_8_Case_Base_B.stl

pi_b_case_8_case_base_b

上ケース(A・Bタイプ共通)

ファイル名:Pi_B_case_8_Case_Top_FAN.stl

pi_b_case_8_case_top_fan

I/Oカバー(A・Bタイプ共通)

ファイル名:Pi_B_case_8_IO_Cover.stl

pi_b_case_8_io_cover

ファンガード(A・Bタイプ共通)

ファイル名:Pi_B_case_8_40mmFan_Guard.stl

pi_b_case_8_40mmfan_guard

3Dプリント時の注意点

上ケースのプリントでは、IOスロット部やフレキコネクタ部の中空部分にサポートを使いました。dsc03564

必要な充填率は、コレクションボックスの中身の重量と使用フィラメントの特性にもよりますので、一概には言えませんが、例として私はInfill 50%で作っています。気になる方は多めにした方が良いでしょう。

上カバーと下蓋はパッチンと嵌る様にしているつもりですが、バリが出ている場合は嵌め合いがキツくなりますので、十分にバリ取りして下さい。I/Oスロットカバーも同様です。

補足情報

使用CAD:DesignSpark Mechanical 2.0
使用3Dプリンタ:BS01+改
使用フィラメント:明成 ABSナチュラル
使用スライサー:Simplify3D ver3.02
積層ピッチ:0.15mm
プリント温度:210℃
充填率:50%
