このファイルの説明

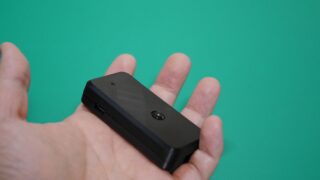

Pi Zero Wと互換Piカメラが収まる超小型専用ケースのSTLデータです。(Pi Zero rev1.3にも対応)

USB OTGとHDMIポートが開いているタイプと塞いだタイプの2タイプ用意しました。



※ご注意:RaspberryPi財団の公式データではありません。あくまでユーザーメイドの参考補助部品です。自己責任としてご利用願います。



※ご利用前に、関係する下記記事を必ずご確認ください。

Pi Zeroと互換Piカメラを使った超小型ケースを作ってみた(STLデータ公開有り)
RaspberryPi財団公式Pi Zeroケースが出る前に、このブログでもフリスクっぽい感じのケースを自作してましたが、Piカメラが内蔵出来ないという点で後発の財団公式ケースに負けてしまいました。 だって普通に買えるPiカメラ用フレキがメチャ長なんだもん。ヽ(`Д´)ノプンプン リベンジとして、前回記事の3Dプリンタサーバーで使ったとても小さい互換Piカメラを使って、財団...【続きを読む】

※本記事内のファイルのライセンス、注意事項については下記を参照ください。

配布しているデータ等のライセンス、注意事項について
ライセンスについて 本サイトに掲載しているデータ等のライセンスの扱いは下記のとおりとなります。 この 作品 は クリエイティブ・コモンズ 表示 - 非営利 - 継承 4.0 国際 ライセンスの下に提供されています。 (ご参考:ライセンスの日本語要約) 注意事項について(ライセンス条項) 本サイト内の配布データを利用される場合は、ご自身でよく検討し、全て自己責任で行ってください。...【続きを読む】



ダウンロードファイルの構成

上ケースと中敷きと下ケースの3パーツ構成になっており、中敷きは2タイプ共通なので、合計5ファイル入っています。

穴開きタイプ上ケース: Zero_Case_withCamera2_Top



穴開きタイプ下ケース: Zero_Case_withCamera2_Bottom



穴塞ぎタイプ上ケース: Zero_Case_withCamera2_Top_NoUSBHDMI



穴塞ぎタイプ下ケース: Zero_Case_withCamera2_Bottom_NoUSBHDMI





両タイプ共通 中敷き: Zero_Case_withCamera2_Middle



データーはPrusaPrintersに置いていますので、こちら↓からダウンロードして下さい。

Ultra small Pi Zero Case with Pimoroni's Pi Camera Module by rin_ofumi | Download free STL model | Printables.com
Ultra small Pi Zero Case with Pimoroni's Pi Camera Module … | Download free 3D printable STL models

気に入ったらLikeを頂けると嬉しいです♪



3Dプリント時の注意点

下記方向でプリントすると、サポート無しで造形可能です。



補足情報

使用CAD:DesignSpark Mechanical 2.0
使用3Dプリンタ:BS01+改、idbox!
使用フィラメント:明成化学 3DPrinstar ABS 黒
使用スライサー:Simplify3D ver3.02
積層ピッチ:0.1mm
プリント温度:230℃
充填率:20%
