PS4カメラをTV台に載せるスタンド(STLファイル)

スポンサーリンク

このファイルの説明

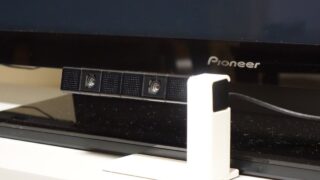

Sony PlayStation®CameraをTV台へ置ける様にするスタンド部品の3Dプリント用STLデータです。

※ご注意:本データはSony公式ではありません。あくまでユーザーメイドの参考補助部品です。組み立ての結果については自己責任としてご利用願います。

※ご利用前に、下記を必ずご確認ください。

旧型PS4カメラを台の上に置いて固定させるスタンドを作ってみた(3Dプリント用STLデータ公開有り)
旧型PS4カメラを台の上に置いて固定させるスタンドを作ってみた(3Dプリント用STLデータ公開有り)
今回も、PS VRお迎え企画のPS4カメラを固定させる為の部品です。 今度は、先日作ったTVの上に挟むタイプではなく、普通のTV台などの平らな部分に置けるスタンドタイプ!!

※本記事内のファイルのライセンス、注意事項については下記を参照ください。

配布しているデータ等のライセンス、注意事項について
配布しているデータ等のライセンス、注意事項について
ライセンスについて 本サイトに掲載しているデータ等のライセンスの扱いは下記のとおりとなります。 この 作品 は クリエイティブ・コモンズ 表示 - 非営利 - 継承 4.0 国際 ライセンスの下に提供されています。 (ご参考:ライセンスの日本語要約) 注意事項について(ライセンス条項) 本サイト内の配布データを利用される場合は、ご自身でよく検討し、全て自己責任で行ってください。本サイト内の配布データを利用された結果生じた如何なる損害も保障しません。(できません。...

ダウンロードファイル

Zipファイル内に、以下の5部品が入っています。

PS4_Camera_Stand4_Stand.stl

ps4%e3%82%ab%e3%83%a1%e3%83%a9%e3%82%b9%e3%82%bf%e3%83%b3%e3%83%89_2

スタンドのベース部分です。

PS4_Camera_Stand4_MainBase_Stand.stl

ps4%e3%82%ab%e3%83%a1%e3%83%a9%e3%82%b9%e3%82%bf%e3%83%b3%e3%83%89_3

カメラを支える基台部分の一番高さが低いタイプです。

PS4_Camera_Stand4_MainBase_10mmStand.stl

ps4%e3%82%ab%e3%83%a1%e3%83%a9%e3%82%b9%e3%82%bf%e3%83%b3%e3%83%89_4

カメラを支える基台部分の高さ10mmタイプです。

PS4_Camera_Stand4_MainBase_30mmStand.stl

ps4%e3%82%ab%e3%83%a1%e3%83%a9%e3%82%b9%e3%82%bf%e3%83%b3%e3%83%89_5

カメラを支える基台部分の高さ30mmタイプです。

PS4_Camera_Stand4_MainBase_60mmStand.stl

ps4%e3%82%ab%e3%83%a1%e3%83%a9%e3%82%b9%e3%82%bf%e3%83%b3%e3%83%89_6

カメラを支える基台部分の一番高さが高い60mmタイプです。

ダウンロードされる方は、この下に「kitto」と入力して下さい。

※bot対策でパスワード設定しています。

※zip圧縮してありますので、解凍してご使用下さい。

3Dプリント時の注意点

下記方向でプリントすると、サポート無しで造形可能です。dsc03787

それほど大きい重量を支えるモノではないので、充填率を高くして素材強度を強くする必要は低いです。

ただ、ベース部分は平べったいので、反り防止として充填率高めにした方がが良いでしょう。

必要な充填率は、使用フィラメントの特性にもよりますので、一概には言えませんが、例として私はInfill 50%で作っています。気になる方は多めにした方が良いでしょう。

ちなみに、カメラを支える基台部分はInfill 10%でも大丈夫でした。

補足情報

使用CAD:DesignSpark Mechanical 2.0
使用3Dプリンタ:idbox!
使用フィラメント:Verbatim PLA ホワイト
使用スライサー:Simplify3D ver3.02
積層ピッチ:0.2mm
プリント温度:200℃
充填率:ベース部 50%、基台部 10%
