概要

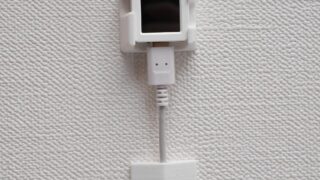

ホッチキスで簡単に取り付け出来る「ATOMS3」用の壁付けホルダーです。

(ケーブルホルダーも1セット同梱されます)



販売リンク

スイッチサイエンスさんの販売リンクはコチラ↓

ATOMS3用壁付けホルダー
「ATOMS3」を壁付けする為のホルダー部品です。 壁への固定は、クロス生地へのダメージが少ないホッチキス止め式です。ケーブルホルダーも1セット付属します。



BOOTHの販売リンクはコチラ↓

ATOMS3用壁付けホルダー - きっと何かに役立つでしょ!? - BOOTH
「ATOMS3」用の壁付けホルダーです。 (ケーブルホルダーも1セット付属します) 180°開くタイプの事務用ホッチキスを使って取り付けるので、日本の住宅に多い石膏ボード壁に簡単に取り付け出来ます。 (ホッチキス針はとても細いので、外した際の痕が目立ち難いのが特徴です) ホッチキスの針が通らない壁の場合は、本ホルダーを両面テープで壁に付けることで、ATOMS3本体裏のシールを傷...【続きを読む】



対応機種

対応する機種は、M5Stack社の「ATOMS3」です。



特徴

ホッチキスでの簡単取り付け

ホルダーはホッチキス(ステープラー)や両面テープなどで簡単に壁付け出来る様になってますので、「ATOMS3」を簡単!安全!に壁付け出来ます。



「ATOMS3」に直接両面テープを貼って壁に固定するのも一つの方法ですが、簡単に付け外し出来なくなりますし、何より製品背面の説明シールが傷んでしまいますので勿体無いですよね?
この壁付けホルダーを使えば、そんな心配をしなくて済みますよ♪



更に言うと、日本の住宅で良く使われてるクロス生地の壁紙は両面テープにとても弱いです。

賃貸住宅でうっかり壁紙剥がしちゃうとちょっと面倒ですし、ホッチキス止めが最良の選択だと思うんです。



「ATOMS3」のRSTボタンを邪魔しない

「ATOMS3」の側面にはRSTボタンがありますが、ホルダー装着状態でも操作可能です。

勿論、LCDボタンも取り付け状態で使えます!!



ケーブルホルダーも1セット付属

※ケーブルホルダーについての詳細はコチラ↓の投稿をご参照下さい。

ホッチキスで取り付ける「壁掛けフック」と「ケーブルホルダー」を作ってみた!
壁掛けフック用ホールがある製品ってどうやって壁に付けてますか?画鋲を壁に挿して壁掛けしてたりしませんか?個人的には、画鋲の痕って結構目立つんでちょっと気になるんですよね・・・なので、石膏ボードに優しいホッチキス止めの壁掛けフックを作ってみました!オマケで、電源ケーブル用のケーブルホルダーも作ってみましたので、今回はこれらをまとめてご紹介しようと思います。(BOOTHでの販売も開...【続きを読む】



ご注意事項

M5Stack社の公式商品ではありません。あくまでユーザーメイドの非公式部品です。ご利用にあたっては、本ページの内容をよくご確認頂いた上で、自己責任としてお使い願います。
3Dプリント品なので、外観に多少のバリや若干の形状崩れ、糸引き、色味の違いがあることがあります。過度に外観品質が気になる方は、発注をご遠慮ください。
取り付け強度を保証するものではありません。壁から落下しないかどうかはご自身でご判断頂きご利用願います。
「ATOMS3」の背面側に被さるタイプのオプション商品(BASEモジュール等)とは併用できません。



使い方

事前準備:取り付けに必要な機材

ホッチキス止めの場合は、こんな感じ↓に180度開くホッチキス(事務用10号サイズ)が必要ですので、事前に準備しておいて下さい。

尚、ホッチキスの頭のプラ部分(下の赤矢印の先の青い部分)が大きいタイプだと、壁に止める際にパーツと干渉してしまうケースもある様です。



もしお手元のホッチキスが干渉するタイプだった場合は、より頭の小さいタイプをお使い願います。

ちなみに、私はコチラ↓の商品を使っております。

created by Rinker
マックス
¥455 (2024/12/07 00:57:23時点 Amazon調べ-詳細)



ホルダーにはホッチキス止めする為のガイド穴が開いており、サイズは10号針(一般的な事務用)に合わせてありますので、ホッチキスのサイズにもご注意ください。

(一般的な書類止めに使う事務用であれば、おそらく10号の筈です)



尚、一般的なホッチキスの針は錆び止め等の特殊加工はされていませんので、湿気が強い場所だと錆びが出ることがあります。

錆びが気になる方は、コチラの特殊針をお使い下さい。

created by Rinker
若林製作所(Wakabayashi)
¥577 (2024/12/06 18:26:36時点 Amazon調べ-詳細)



両面テープで付ける場合は、出来るだけ糊残りの少ない壁を傷めにくいモノを使いましょう。



商品の外観を確認する

まずは、商品の外観を確認してください。

同梱品は下記の3部品です。

(左から「壁付けホルダー」「ケーブルホルダーベース」「ケーブルホルダーカバー」)

出荷時にバリなどは出来る限り除去しておりますが、もしバリ残りがある場合はカッター等で丁寧に除去しましょう。(3Dプリント品なので、ある程度の荒れは仕方ないとお考え下さい)
尚、ホッチキスのガイド穴が開いてる部分は意図的に薄肉になっています。(肉厚だとホッチキス針の掛かりが浅くなる為)
ペラペラ感があり強度弱めに感じるかと思いますが、取り付けには支障ありませんので、ご安心下さい。

仮組みで「壁付けホルダー」への装着方向を確認する

脱落防止構造の為、ホルダーに「ATOMS3」を挿せる方向は1方向だけです。ホッチキスで固定する前に、一度「ATOMS3」を挿し込んで方向を確認して下さい。

ATOMS3のUSBコネクタが脱落防止機構側に来る向き(上記写真の向き)を前提にデザインしてあります。 ※他の向きでも使えなくはないですが、推奨はしません。



「壁付けホルダー」をホッチキスで壁に固定する

ガイドを目安にホッチキスで固定します。

下の写真の赤矢印先の4角の薄肉部に針が通ります。その中の3本のガイドを目安にして狙って下さい。

針を挿す場所は、ガイド周辺の薄肉部(上記赤枠内)であればどこでも構いません。



コツは、壁に”真直ぐ押し込む”ことです。(斜めに力を掛けるとうまく針が刺さりません)



この様に上下の2か所をホッチキス針で固定出来たら、ホルダーの取り付け完了です!



尚、ATOMS3の背面にはピンヘッダー端子がありますので、ホッチキスの針が綺麗に刺さらずに飛び出ているとショートの危険があります。

気になる方は、念の為にホッチキスの針の上からセロハンテープ等を貼って保護して下さい。



ケーブルホルダーを付ける前に、仮組みでATOM3を挿してみましょう。



「ケーブルホルダー」をホッチキスで壁に固定する

仮組みでお気付きになると思いますが、ATOMS3のUSBコネクタは、背面から少し浮いた箇所にある為、USBケーブルもやや壁から離れた位置になります。

故に、ケーブルホルダーを壁付けホルダーに寄せすぎてしまうと、USBケーブル(&コネクタ)に余計な力が掛かり、破損の原因になります。

ケーブルの種類にもよりますが、ケーブルホルダーを取り付ける際は、壁付けホルダーから最低でも5cm程は離す様にした方が良いでしょう。(程良い位置は、仮組みでUSBケーブルを挿してご自身で確認して下さい)

ケーブルホルダーの取り付け方法については、下記を参照下さい。(向きがあるので注意して下さい)

ホッチキスで取り付ける「壁掛けフック」と「ケーブルホルダー」を作ってみた!
壁掛けフック用ホールがある製品ってどうやって壁に付けてますか?画鋲を壁に挿して壁掛けしてたりしませんか?個人的には、画鋲の痕って結構目立つんでちょっと気になるんですよね・・・なので、石膏ボードに優しいホッチキス止めの壁掛けフックを作ってみました!オマケで、電源ケーブル用のケーブルホルダーも作ってみましたので、今回はこれらをまとめてご紹介しようと思います。(BOOTHでの販売も開...【続きを読む】

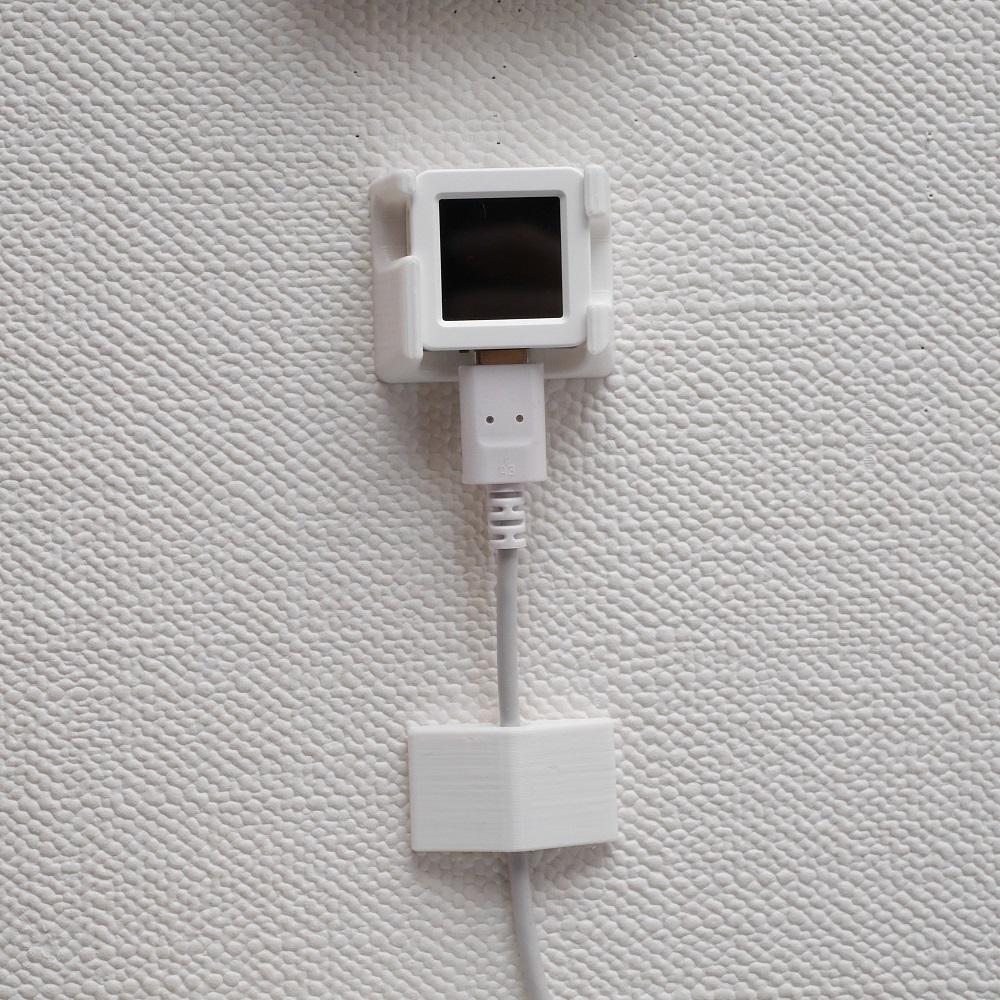

以上で完成です。(横から見てケーブルに無理な力が掛かって無いか良く確認しましょう)



取り付け事例

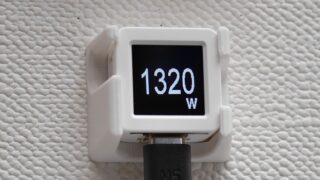

拙作の「Wi-SUN HAT」用のモニター子機としての利用例です。

このサンプルプログラムはコチラ↓で公開しています。(Arduino版)

ATOMS3用 Wi-SUN HATモニター子機プログラム
ATOMS3用 Wi-SUN HATモニター子機プログラム. GitHub Gist: instantly share code, notes, and snippets.

(継ぎ接ぎしたやっつけプログラムになってしまったので、ノーサポートです。悪しからずご容赦を)



「Wi-SUN HAT」について詳しく知りたい方はコチラ↓をご参照下さい。

M5StickCで家庭用スマートメーターをハックする!
皆さんは、うっかりブレーカー落とした経験ありませんか?「ドライヤー使う前に今の電気使用量が分かれば良いのに!」とか思ったことないですか?最近は、その希望が簡単に叶うって知ってますか!?と言う事で、今回は、「スマートメーターから電力状況を取得して表示する」ことが出来る機械を作ってみたお話です。もうブレーカー落とさずに済むよん♪



下の写真は、比較用にM5Stack BasicとM5Stack Core2と並べて設置した写真です。

「ATOMS3」は0.85インチとLCDが小さいので、モニター子機としては視認性が悪いかも?と思いましたが、実際に壁に付けてみると全然問題無く使える感じでした。(あくまで個人的感想です)



まとめ

「ATOMS3」はLCDがボタンになっているので、壁に付ければ、双方向通信させるボタン端末として色々な利用シーンがあるのでは?などと妄想しております。

皆さんも「ATOMS3」壁に付けて遊んでみませんか?
