概要

以前、当ブログで公開した「Pi Zero用超小型ケース」のアップデート版です。



尚、Pi Zero用ケースは他のタイプも作りましたので、良かったらコチラ↓も見て頂けると幸いです。

Pi Zero用超小型ケース(&カメラモジュール対応版)を公開しました!
RaspberryPi 10周年記念として、過去に作ったPiZeroケース2種のアップデート版と、更に公式Piカメラ版、最近発売された16MPなオートフォーカス付きカメラのArducam版をリリースしました! 3Dデータを公開するので、3Dプリンタをお持ちな方は是非試してみてね♪(3Dプリンタをお持ちじゃない方向けに、プリント済み品の販売も行っております♪)



特徴

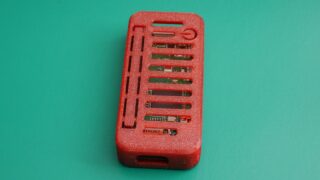

Pi Zeroには、初代「Pi Zero」、カメラコネクタが付いた「Pi Zero v1.3」、更にWiFiが付いた「Pi Zero W」、更にCPU性能がUpした「Pi Zero 2 W」の4種類が存在しますが、このケースには4種どれでも収めることが出来ます。

通気口も多めに開けたので、CPU性能がUpして発熱が心配な「Pi Zero 2 W」でも安心・・・な筈。



特徴その1:microSDカードをケースに入れたまま抜き差し出来る

HDMI・USBケーブルをケースに入れたまま接続可能なのは当然として、microSDカードの抜き差しもケースに入れたまま出来ちゃいます。(Pi財団公式Pi Zeroケースでは出来ない)

こんな感じで指先の爪で引っ掛けてmicroSDカードを抜き差し出来ます。

「microSDカードが隙間に落ちない工夫」も設けてますので、安心して抜き差し出来ると思います。



特徴その2:カメラフレキを繋いだままでケースに収まる

まぁ、カメラモジュールを組み合わせるなら、出来れば後述のカメラ対応超小型ケースを使って欲しいのですが、一応、カメラフレキが通る隙間を設けてます。



特徴その3:40ピンGPIOにアクセス出来る(要追加工)

前作ケースでは差し込み式のI/Oスロットカバーがありましたが、プリント時に『サポートが必要』になるので、イマイチかな?と思っておりました。

今回は、割り切って、I/Oスロットカバーは切り取り式としました。(これにより、『サポートなし』でプリントが可能になりました)



カッターで簡単に切り取り出来る様にしてあります。

表面と裏面に同形状の切り取り箇所を設けてますので、用途に合わせて切り取ってお使いください。



ご注意事項

RaspberryPi財団の公式商品ではありません。あくまでユーザーメイドの非公式部品です。ご利用にあたっては、本ページの内容をよくご確認頂いた上で、自己責任としてお使い願います。
基本的に使い方の質問にはお答えできません。本ページの内容を読んでご理解頂ける方のみお使い下さい。(重ねて書きますが、自己責任でお使い願います)



使い方(組み立て方)

まずは、上カバーと下カバーをプリントし、糸引きやバリを綺麗に除去しましょう。

40ピンGPIOを使いたい場合は、事前にカッターで切り取っておいて下さい。



下カバーの窪みに合わせてPi Zeroを乗っけます。

続けて、上カバーを被せれば完成です。(うまくプリント出来てればバチンと嵌る筈)

勘合が緩い場合は、M2×5mm~10mmのネジを使って固定することもできます。



3Dデータのダウンロードリンク

ライセンス条件

権利放棄はしておりません。(CC BY-NC-SA 4.0)
活用されるに当たっての、ライセンス・注意事項については下記リンクを参照ください。
配布しているデータ等のライセンス、注意事項について
