概要

財団公式のPiZeroケースが使いにくいので、公式Piカメラ(V2)用に新たに作成した超小型PiZeroケースです。



BOOTHの販売リンクはコチラ↓

Pi公式カメラ用 超小型PiZeroケース - きっと何かに役立つでしょ!? - BOOTH
「RaspberryPi Zero」と「Raspberry Pi カメラモジュール V2.1」用のケースです。 基板剥き出しのままだと色々使い難いので、カメラ用三脚穴のあるコンパクトなケースを作ってみました♪ ※対象ハードウェア・詳しい特徴・組み立て方などは、ブログの詳細紹介ページをご覧ください。

購入時に「BOOST↑」して下さると、この詳細ガイドを書いた甲斐があるので、大変嬉しいです!

よろしくお願いしま~す!m(__)m



尚、Pi Zero用ケースは他のタイプも作りましたので、良かったらコチラ↓も見て頂けると幸いです。

Pi Zero用超小型ケース(&カメラモジュール対応版)を公開しました!
RaspberryPi 10周年記念として、過去に作ったPiZeroケース2種のアップデート版と、更に公式Piカメラ版、最近発売された16MPなオートフォーカス付きカメラのArducam版をリリースしました! 3Dデータを公開するので、3Dプリンタをお持ちな方は是非試してみてね♪(3Dプリンタをお持ちじゃない方向けに、プリント済み品の販売も行っております♪)



必要なハードウェア

Pi Zero1.3以降

Pi Zeroは、カメラコネクタ付きのPi Zero 1.3以降が対象となります。(GPIOピンヘッダー付のWHモデルも可)

Raspberry Pi カメラモジュール V2.1

カメラモジュールは、スイッチサイエンスさんで販売されている「Raspberry Pi カメラモジュール V2.1」と同形状のカメラモジュールが対象になります。

Amazonとかでも購入可能ですね。

created by Rinker
Raspberry Pi
¥5,165(2022/09/30 23:17:03時点 Amazon調べ-詳細)

尚、カメラユニットの筐体形状が違うタイプ(広角等)には装着できませんので、注意して下さい。

Pi Zero用ショートカメラフレキ(38mm)

カメラ接続用フレキケーブルは、Pi Zero用のショートタイプ(38mm)が必要です。(長い150mmタイプと間違えない様に注意して下さい)

Camera Cable - Raspberry Pi Zero edition - Pimoroni
Ribbon cables with a small 22-pin/0.5mm pitch connector at one end and a big 15-pin/1mm pitch connector at the other.



日本だと、このショートフレキを単独で入手するのは大変難しいのですが、裏技として、財団公式のPi Zeroケースを買うと一つ付いてくるので、それを使うのが一番入手性が良いです。

created by Rinker
スイッチサイエンス
¥660(2022/10/01 02:17:03時点 Amazon調べ-詳細)



(参考写真)PiカメラV2.1とショートフレキの組み合わせ例



特徴

特徴その1:microSDカードをケースに入れたまま抜き差し出来る

HDMI・USBケーブルをケースに入れたまま接続可能なのは当然として、microSDカードの抜き差しもケースに入れたまま出来ちゃいます。

こんな感じで指先の爪で引っ掛けてmicroSDカードを抜き差し出来ます。(写真はSPYカメラ用ケース)

「microSDカードが隙間に落ちない工夫」も設けてますので、安心して抜き差し出来ると思います。



特徴その2:40ピンGPIOにアクセス出来る(要追加工)

切り取り式のI/Oスロットカバーを設けてます。(写真赤丸箇所)

必要に応じカッターなどで切り取ってお使いください。



特徴その3:カメラ用三脚穴あり!

カメラ用の三脚穴を4ヶ所設けてます。

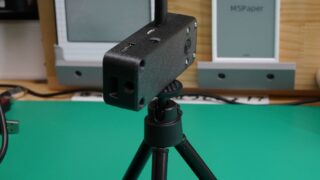

こんな感じにカメラ用機材を使って簡単に固定できます。(結構便利です)



ご注意事項

RaspberryPi財団の公式商品ではありません。あくまでユーザーメイドの非公式部品です。ご利用にあたっては、本ページの内容をよくご確認頂いた上で、自己責任としてお使い願います。
基本的に使い方の質問にはお答えできません。本ページの内容を読んでご理解頂ける方のみお使い下さい。(重ねて書きますが、自己責任でお使い願います)



使い方(組み立て方)

左から「上カバー」「下カバー」の2パーツ構成です。(BOOTHでプリント済み品を購入された場合はネジも付属します)

まずは、プリント品の糸引きやバリを綺麗に除去しましょう。

40ピンGPIOを使いたい場合は、この段階で「上カバー」のGPIO部をカッターで切り取っておいて下さい。



カメラモジュールをPi Zeroに装着し、必要な部品を並べます。

ケースの組み立て前に、PiZeroとカメラモジュールの動作確認を済ませた方が良いでしょう。



「下カバー」の中央凹部に合うようにカメラモジュールを載せます。(向きに注意!)

カメラ基板のバリが大きくてうまく入らない場合は、バリを取ってから改めて作業して下さい。



指で押さえつつ、裏返してカメラユニットの位置が合っていることを確認します。



カメラフレキを「Z」の様に折り返しつつ、Pi Zeroを「下ケース」の窪みに引っ掛けます。(フレキが断線しない様に慎重に作業しましょう)



一旦、PiZero基板を上から抑えて、「下ケース」にPiZero基板が収まることを確認します。

Pi Zero基板のバリが大きくて「下ケース」にうまく入らない場合は、基板のバリを取って改めて作業して下さい。



PiZero基板がちゃんと入っていれば、「上カバー」を被せます。(向きに注意しましょう)



ネジ締めの前に、ちゃんと組み立てできているかを確認します。

まずは、カメラモジュールがちゃんと穴に収まっているかの確認。

続いて、PiZero基板が収まっているか(指で「上ケース」と「下ケース」を抑えて間に隙間が無いこと)を確認します。(下記写真が目安)



M2×8~10mmのネジで固定したら完成です♪



3Dデータのダウンロードリンク

ライセンス条件

権利放棄はしておりません。(CC BY-NC-SA 4.0)
活用されるに当たっての、ライセンス・注意事項については下記リンクを参照ください。
配布しているデータ等のライセンス、注意事項について
ライセンスについて 本サイトに掲載しているデータ等のライセンスの扱いは下記のとおりとなります。 この 作品 は クリエイティブ・コモンズ 表示 - 非営利 - 継承 4.0 国際 ライセンスの下に提供されています。 (ご参考:ライセンスの日本語要約) 注意事項について(ライセンス条項) 本サイト内の配布データを利用される場合は、ご自身でよく検討し、...【続きを読む】



ダウンロードリンク

データーはコチラ↓に置いています。

Printables.com
Printables.com is an ever-expanding 3D model database for all 3D printer users around the world. Download free 3D printable models, take part in regular design ...【続きを読む】

気に入ったらLikeを頂けると嬉しいです♪



プリント情報(ご参考)

このレイアウトなら、サポート無しでプリント可能です。

私は、Prusament PETGフィラメントを使って、0.2mm積層・充填率15%でプリントしています。



ちなみに、私が使用している3Dプリンタは「Original Prusa i3 MK3S」という機種です。

とても良い3Dプリンタなので、おススメですよ♪

created by Rinker
Original Prusa i3
¥179,800(2022/10/01 01:14:18時点 Amazon調べ-詳細)
created by Rinker
Original Prusa i3
¥129,800(2022/09/30 15:10:08時点 Amazon調べ-詳細)

フィラメントは、3Dプリンタと同じPrusa公式ブランドのPrusamentを使ってます。

以上、ご参考まで。
