FABOOL Laser Mini 3.5W (調整編)(調整用SVGデータ公開あり)

レーザーカッターFABOOL Laser Mini 3.5Wモデルの組み立て後の調整を行ってます。

現在進行中で、まだ調整完了してない・・・。

【2016/12/07追記】FABOOL関連の記事が増えてきたので、目的別に整理した記事まとめページを作りました。最初にコチラ↓を参照下さい。

FABOOL Laser Miniの組み立て・調整の情報まとめ
FABOOL Laser Miniの組み立て・調整の情報まとめ
当サイトは「FABOOL Laser Mini, 調整」などの検索キーワードでいらっしゃる方が多いので、当サイトにおけるFABOOL Laser Miniの組み立て・調整に関連する記事を整理してみました。 "最近始めた" or "これから始める"予定の方の参考になれば。。

開梱編はコチラ↓

FABOOL Laser Mini 3.5W&拡張フレームセット (開梱編)
FABOOL Laser Mini 3.5W&拡張フレームセット (開梱編)
レーザーカッターを始めることにしました。 smartDIYsさんがクラウドファンディングのREADYFORで投資を募られていたFABOOL Laser Miniに投資しまして、2016/8/1に無事到着しました。 クラウドファンディングと言えば、数年経っても出荷されないというのが通例ですが、7月中出荷の公約をしっかり守られたsmartDIYsさんには敬意を表したいです。ホント凄い。

組み立て編はコチラ↓

FABOOL Laser Mini 3.5W (組み立て編)
FABOOL Laser Mini 3.5W (組み立て編)

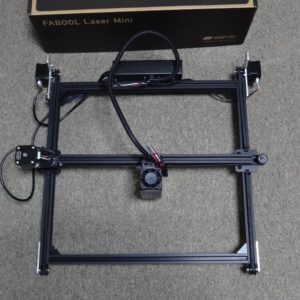

先日届いたレーザーカッターのFABOOL Laser Mini 3.5Wモデルを早速組み立ててみます。

組み立て完了後に、色々カットして遊んでいたのですが、ちょこちょこ不安定な挙動で、正常に組めたか不安になってきました。

スポンサーリンク

起こっている不具合

カットがスタートしないことがある

USB接続した初回だけは動くんです。

2回目はうんともすんとも言いません。

USBケーブルを抜いて再接続すると動きます。続けて2回目はまだNGです。

・・・謎です。

原点復帰時にY軸方向の動きが止まらない(リミットスイッチに当たってもモーターが止まらない)ことがある

リミットスイッチの接触や配線不良を疑ってましたが、異常無さそう。

フレームの組み方がまだ甘いのか、動きが渋いなどあるのかも? フレーム組みを見直すか・・・

レーザーカット結果が均一ではない

場所により、カットされてたり、全然カット痕跡が無かったり・・・これは素材とレーザーユニットとの距離が均一じゃないせいもありそうですが・・・。

300×230mmサイズのデータがカットできない

FABOOLソフトウェアでは、カットエリアは300×200mmが初期設定値となっています。

公式HPの仕様では300×230mmとありますが、コレ如何に??

おまけに、300×200mmでデータ作っても領域外エラーが出ます。

270×180mmのデータだと領域外エラー出ませんが、カット領域の正解は一体いくつ??

調整用データを作ってみた

何にせよ、まずはフレームの組み方に問題が無いか確認していきたいと思います。

ですが、その前に、今のFABOOLがどの程度の精度になっているか実力を確認してみたく、確認用のデータを作ってみました。

寸法精度を見る為の1mm目盛り格子のデータ。

270×180目盛り格子

曲線のスムーズさが場所によって違いが出てないかを見る為の、丸びっしりデータ。

270×180丸

ダウンロード用ファイルはコチラ↓に置きました。

FABOOL Laser Mini組み立て精度確認用のテストデータ
FABOOL Laser Mini組み立て精度確認用のテストデータ
このファイルの説明 smartDIYsさんのFABOOL Laser Mini標準サイズの組み立て精度を確認する為のデータです。 FABOOLソフトウェアに読ませるSVGファイルと、参考用のPDFファイルのセットになっています。 寸法精度とXYガタツキを確認する為の「1mm寸法目盛り格子」のデータと、歪みなくスムーズに動いてるかを確認する為の「丸」のデータの2種となります。 ※ご注意:本データは公式に動作保証を得る為ではありません。組み立て後にスムーズに動くかをユーザー自身で見る...

調整結果(・・・未完成)

悔しいことに、私のFABOOLではまだ両データとも完走しません。

目盛り書く際に、繰り返し動作が多いので、機械へは厳しい動作なのかも知れません・・・がこれくらいはこなして欲しいゾ。

現時点の結果

途中でY軸方向にズレがでて、ある時点でY軸のリミットスイッチに引っ掛かり止まります・・・(ノД`)・゜・。

(コピー用紙、速度1000mm/min、出力60%)DSC02939 DSC02937 DSC02938

Y軸に無理があるんだろうなとは想像できるので、これからフレーム組みを再調整します。

でも、1mm目盛りが所々欠けてるのも謎ですね~。

(ということで、鋭意進捗中)
