概要

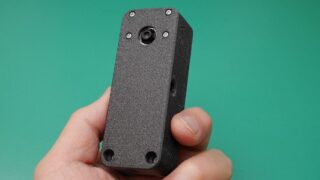

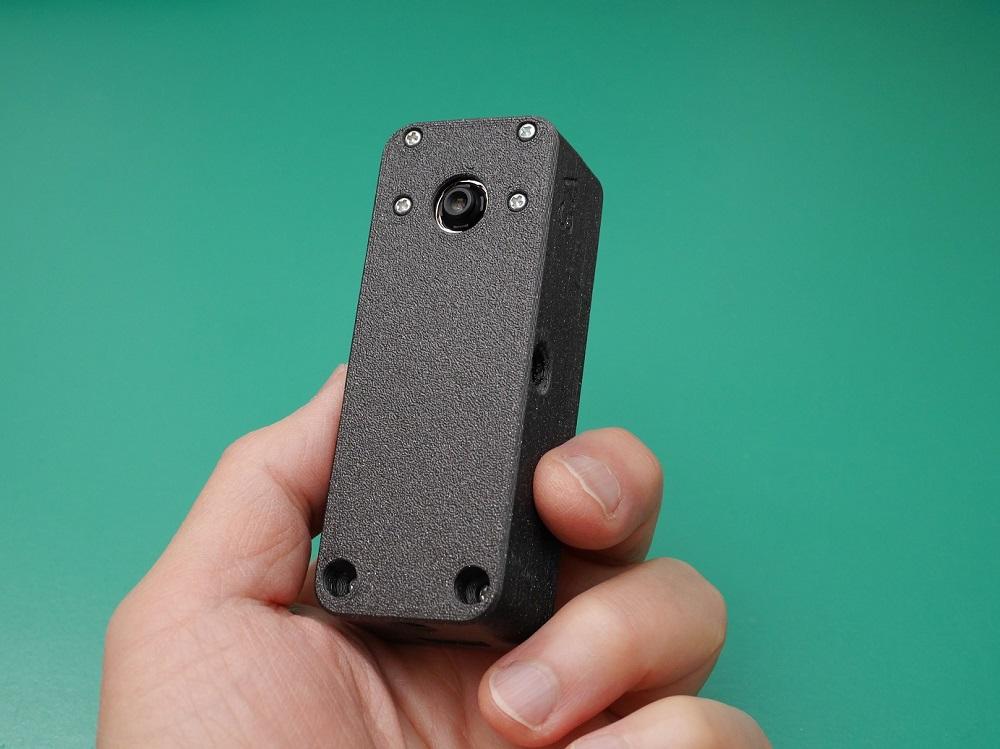

2023年に発売された財団公式新Piカメラ（V3）用に新たに作成した超小型PiZeroケースです。

財団公式のPiZeroケースが使いにくいので、専用品として作成しました。



スイッチサイエンスさんの販売リンクはコチラ↓

Pi公式カメラV3用 超小型PiZeroケース
「RaspberryPi Zero」と「Raspberry Pi カメラモジュール V3」用のケースです。コンパクトな形状、かつ三脚穴を設けて、使いやすさを追求しております。
www.switch-science.com



BOOTHの販売リンクはコチラ↓

Pi公式カメラV3用 超小型PiZeroケース - きっと何かに役立つでしょ！？ - BOOTH
「RaspberryPi Zero」と「Raspberry Pi カメラモジュール V3」用のケースです。 基板剥き出しのままだと色々使い難いので、カメラ用三脚穴のあるコンパクトなケースを作ってみました♪ ※Piカメラは色々ありますので、対応モデルを間違えない様に気を付けてください。こちらは、2023年に発売開始された財団公式Piカメラ V3用です。（なんと、V3はオートフォー...【続きを読む】
kitto-yakudatsu.booth.pm



購入時に「BOOST↑」して下さると、この詳細ガイドを書いた甲斐があるので、大変嬉しいです！

よろしくお願いしま～す！m(__)m



尚、Pi Zero用ケースは他のタイプも作りましたので、良かったらコチラ↓も見て頂けると幸いです。

Pi Zero用超小型ケース（＆カメラモジュール対応版）を公開しました！
RaspberryPi 10周年記念として、過去に作ったPiZeroケース2種のアップデート版と、更に公式Piカメラ版、最近発売された16MPなオートフォーカス付きカメラのArducam版をリリースしました！3Dデータを公開するので、3Dプリンタをお持ちな方は是非試してみてね♪（3Dプリンタをお持ちじゃない方向けに、プリント済み品の販売も行っております♪）
kitto-yakudatsu.com
2022.03.06



必要なハードウェア

Pi Zero1.3以降　※Pi Zero 2 W推奨！

Pi Zeroは、カメラコネクタ付きのPi Zero 1.3以降が対象となります。（GPIOピンヘッダー付のWHモデルも可）

但し、カメラモジュールV3のオートフォーカス機能を活かす為にはそれなりにCPUパワーが必要な用なので、Pi Zero 2 Wを推奨としてます。



Raspberry Pi カメラモジュール V3

カメラモジュールは、スイッチサイエンスさんで販売されている「Raspberry Pi カメラモジュール V3」または「Raspberry Pi カメラモジュール V3広角」と同形状のカメラモジュールが対象になります。（赤外線カットフィルタを搭載しないNoIRタイプにも対応してます。）



Pi Zero用ショートカメラフレキ（38mm）

カメラ接続用フレキケーブルは、Pi Zero用のショートタイプ（38mm）が必要です。（長い150mmタイプと間違えない様に注意して下さい）

2023/4/28から、スイッチサイエンスさんでも「短めのRaspberry Pi Zero用カメラケーブル」として取り扱い開始されましたので、リンクを貼っておきます。（ケースやPi Camera V3と一緒に買えるので有り難いですね♪）

短めのRaspberry Pi Zero用カメラケーブル
短めのRaspberry Pi Zero用カメラケーブルです。長さは38 mm、Raspberry Pi公式のRaspberry Pi Zero用ケースに付属しているものと同じ長さです。
www.switch-science.com

（参考写真）PiカメラV3とショートフレキの組み合わせ例



特徴

特徴その１：microSDカードをケースに入れたまま抜き差し出来る

HDMI・USBケーブルをケースに入れたまま接続可能なのは当然として、microSDカードの抜き差しもケースに入れたまま出来ちゃいます。

こんな感じで指先の爪で引っ掛けてmicroSDカードを抜き差し出来ます。（写真はSPYカメラ用ケース）

「microSDカードが隙間に落ちない工夫」も設けてますので、安心して抜き差し出来ると思います。



特徴その２：40ピンGPIOにアクセス出来る（要追加工）

切り取り式のI/Oスロットカバーを設けてます。（写真赤丸箇所）

必要に応じカッターなどで切り取ってお使いください。



特徴その３：カメラ用三脚穴あり！

カメラ用の三脚穴を4ヶ所設けてます。

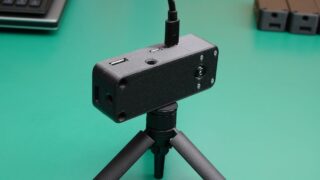

こんな感じにカメラ用機材を使って簡単に固定できます。（結構便利です）



ご注意事項

RaspberryPi財団の公式商品ではありません。あくまでユーザーメイドの非公式部品です。ご利用にあたっては、本ページの内容をよくご確認頂いた上で、自己責任としてお使い願います。
基本的に使い方の質問にはお答えできません。本ページの内容を読んでご理解頂ける方のみお使い下さい。（重ねて書きますが、自己責任でお使い願います）

使い方（組み立て方）

左から「上カバー」「下カバー」の2パーツ構成です。（BOOTHでプリント済み品を購入された場合はネジも付属します）

まずは、プリント品の糸引きやバリを綺麗に除去しましょう。

40ピンGPIOを使いたい場合は、この段階で「上カバー」のGPIO部をカッターで切り取っておいて下さい。



カメラモジュールをPi Zeroに装着し、必要な部品を並べます。

ケースの組み立て前に、PiZeroとカメラモジュールの動作確認を済ませた方が良いでしょう。



「下カバー」の中央凹部に合うようにカメラモジュールを載せます。（向きに注意！）

カメラ基板のバリが大きくてうまく入らない場合は、バリを取ってから改めて作業して下さい。



指で押さえつつ、裏返してカメラユニットの位置が合っていることを確認します。

カメラフレキを「Z」の様に折り返しつつ、Pi Zeroを「下ケース」の窪みに引っ掛けます。（フレキが断線しない様に慎重に作業しましょう）

一旦、PiZero基板を上から抑えて、「下ケース」にPiZero基板が収まることを確認します。

Pi Zero基板のバリが大きくて「下ケース」にうまく入らない場合は、基板のバリを取って改めて作業して下さい。
PiZero基板がちゃんと入っていれば、「上カバー」を被せます。（向きに注意しましょう）

ネジ締めの前に、ちゃんと組み立てできているかを確認します。

まずは、カメラモジュールがちゃんと穴に収まっているかの確認。

続いて、PiZero基板が収まっているか（指で「上ケース」と「下ケース」を抑えて間に隙間が無いこと）を確認します。（下記写真が目安）
M2×8～10mmのネジで固定したら完成です♪

3Dデータのダウンロードリンク

ライセンス条件

権利放棄はしておりません。（CC BY-NC-SA 4.0）
活用されるに当たっての、ライセンス・注意事項については下記リンクを参照ください。
配布しているデータ等のライセンス、注意事項について
ライセンスについて本サイトに掲載しているデータ等のライセンスの扱いは下記のとおりとなります。この 作品 は クリエイティブ・コモンズ 表示 - 非営利 - 継承 4.0 国際 ライセンスの下に提供されています。（ご参考：ライセンスの日本語要約）注意事項について（ライセンス条項）本サイト内の配布データを利用される場合は、ご自身でよく検討し、全て自己責任で行ってください。本サイト内...【続きを読む】
kitto-yakudatsu.com
2016.08.05



ダウンロードリンク

データーはコチラ↓に置いています。

Ultra small Pi Zero Case with Pi Camera V3 Module for Tripod. by rin_ofumi | Download free STL model | Printables.com
Ultra small Pi Zero Case with Pi Camera V3 Module for Tripod. | Download free 3D printable STL models
www.printables.com

気に入ったらLikeを頂けると嬉しいです♪



プリント情報（ご参考）

このレイアウトなら、サポート無しでプリント可能です。

私は、Prusament PETGフィラメントを使って、0.2mm積層・充填率15%でプリントしています。



ちなみに、私が使用している3Dプリンタは「Original Prusa i3 MK3S」という機種です。

とても良い3Dプリンタなので、おススメですよ♪

Original Prusa i3 MK3S 3Dプリンター (組立済み) [日本正規品]
created by Rinker
Original Prusa i3
¥74,800 (2024/11/28 16:56:00時点 Amazon調べ-詳細)
Original Prusa i3 MK3S 3Dプリンター (キット) [日本正規品]
created by Rinker
Original Prusa i3

フィラメントは、3Dプリンタと同じPrusa公式ブランドのPrusamentを使ってます。

Prusament Prusa Orange, PETG フィラメント 1.75mm 1kg スプール, 寸法精度 +/- 0.02mm
created by Rinker
Prusament

以上、ご参考まで。



おまけ

Twitterのスレッドで申し訳ありませんが、Pi Camera V3の動作確認をした際の記録です。（ご参考まで）
