Jetson Nano DevKit用オリジナルケース（STLファイル）

2019.06.17
この記事は約5分で読めます。
スポンサーリンク

このファイルの説明

「Jetson Nano DevKit」用のオリジナルケースの３Dプリント用STLデータになります。



※ご注意：「NVIDIA」の公式データではありません。あくまでユーザーメイドの参考補助部品です。自己責任としてご利用願います。


詳しい使い方はコチラ↓を参照ください。

「Jetson Nano DevKit」のオリジナルケースを作って壁に掛けてみたよ！（STLデータ公開有り）

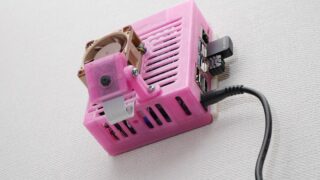

今回は「Jetson Nano DevKit」のオリジナルケースを作ってみたよ！と言うお話です。 毎度の様に壁掛け対応しましたので、壁にJetson Nano付けてみたい人（居るのか？）は是非使ってみてね！ 勿論、普通のケースとしても使えますヨ！ 今回も3Dプリント用のデータを公開しちゃいま～す。　みんなでJetson Nanoを盛り上げようぜッ！！
kitto-yakudatsu.com
2019.06.17



【2020/11/02追記】Jetson Nano 2GB用とB01用を追加公開しました。

「Jetson Nano 2GB DevKit」用オリジナルケースをデザインしたよ！（STLデータ公開有り）
以前公開した「Jetson Nano DevKit」用オリジナルケースに続いて、最近発売された廉価版の「Jetson Nano 2GB DevKit」用のオリジナルケースもデザインしてみました！ 更に、廉価版じゃない方の「Jetson Nano DevKit」も本年2月頃に新しい「B01」に改版（カメラコネクタが２つになった！）されたので、ついでに「B01」用のオリジナルケース...【続きを読む】
kitto-yakudatsu.com
2020.10.30



【2019/06/20追記】I/Oカバーを側板側にした上カバーを追加しました。

他パーツは共通なので、上カバーとI/Oカバーのみ差し替えで使用できます。



ライセンス条件

権利放棄はしておりません。（CC BY-NC-SA 4.0）
活用されるに当たっての、ライセンス・注意事項については下記リンクを参照ください。
配布しているデータ等のライセンス、注意事項について
ライセンスについて 本サイトに掲載しているデータ等のライセンスの扱いは下記のとおりとなります。 この 作品 は クリエイティブ・コモンズ 表示 - 非営利 - 継承 4.0 国際 ライセンスの下に提供されています。 （ご参考：ライセンスの日本語要約） 注意事項について（ライセンス条項） 本サイト内の配布データを利用される場合は、ご自身でよく検討し、全て自己責任で行ってください。...【続きを読む】
kitto-yakudatsu.com
2016.08.05



ダウンロードリンク

データーはコチラ↓からダウンロードして下さい。

Jetson Nano Case for 1st / B01 / 2GB , and MountAdapter by rin_ofumi | Download free STL model | Printables.com
Jetson Nano Case for JetsonNano 1st / B01 / 2GB , and VESA / Wall MountAdapter | Download free 3D printable STL models
www.printables.com

気に入ったらLikeを頂けると嬉しいです♪



ファイルの内訳

Zipファイル内には下記のSTLファイルが入っています。



Jetson Nano DevKit本体ケース　上カバー（天板穴開）

ファイル名：JetsonNano_Case_Case_Top_A.stl



Jetson Nano DevKit本体ケース　I/Oカバー（天板側）

ファイル名：JetsonNano_Case_Case_Top_A_IO_Cover.stl



Jetson Nano DevKit本体ケース　上カバー（側板穴開）

ファイル名：JetsonNano_Case_1_1_Case_Top_AS.stl



Jetson Nano DevKit本体ケース　上カバー（側板側）

ファイル名：JetsonNano_Case_1_1_Case_Top_AS_IO_Cover.stl



Jetson Nano DevKit本体ケース　下カバー（壁付け耳無）

ファイル名：JetsonNano_Case_Case_Base.stl



Jetson Nano DevKit本体ケース　下カバー（壁付け耳付）

ファイル名：JetsonNano_Case_Case_Base_C.stl



Jetson Nano DevKit本体ケース　壁付ベース（ネジ穴無）

ファイル名：JetsonNano_Case_Case_Base_C_WallBase.stl



Jetson Nano DevKit本体ケース　壁付ベース（ネジ穴付）

ファイル名：JetsonNano_Case_Case_Base_C_WallBase_withScrewHole.stl



Piカメラケース_A

ファイル名：JetsonNano_Case_Camera_Case_A.stl



Piカメラケース_B

ファイル名：JetsonNano_Case_Camera_Case_B.stl



Piカメラ取付アーム　側板付け用

ファイル名：JetsonNano_Case_Camera_Stand_Side.stl



Piカメラ取付アーム　天板付け用

ファイル名：JetsonNano_Case_Camera_Stand_Top.stl



３Ｄプリント時の注意点

本体ケース関係はこの向きでプリントしました。

壁付けベースのスリットと、本体下カバーのネジ穴、本体上カバーのI/Oスロットカバーの中空部にはサポートを入れています。



カメラカバーはこの向きでプリントしました。

カメラアームが付く軸の部分は、出来るだけ円形状を保持できる様にサポートを付けました。



カメラアームのプリントはこの向きです。

オーバーハングに弱いプリンタ・素材をお使いの場合は、カメラカバーの軸が嵌る部分はサポート付けた方が良いかもしれません。



尚、Jetson Nanoの発熱によって歪む可能性があるので、本体カバー類についてはPLA素材でのプリントはお勧めしません。

ABSかPETGなどの素材が望ましいでしょう。

今回は下記メーカーのPETGフィラメント（のピンク）を使用しました。

サインスマート（SainSmart）PETGフィラメント、ダックパープル、1.75mm径、寸法精度+/- 0.02mm、1Kg
SainSmart



充填率は30～50%で十分でしょう。



プリント補足情報

使用CAD：DesignSpark Mechanical 4.0
使用3Dプリンタ：J&Tテクノロジ JT-28-004-II改
使用フィラメント：サインスマート　PETG　ピンク
使用スライサー：Simplify3D ver4.1.1
ノズル穴：0.4mm
積層ピッチ：0.2mm
プリント温度：235℃
充填率：30%
